上期回顧

上期內容介紹了原位檢測與過程分析（ICPA）技術平臺集成的分子光譜（中紅外）原位檢測功能在反應機理研究中的應用。針對胺類與1,4-二羰基衍生物合成吡咯的Paal-Knorr反應，通過紅外光譜原位采集、光譜預處理以及特征吸收峰趨勢分析等過程，可識別反應中間體半縮醛胺的特征峰，在此基礎上可以進一步研究工藝條件對反應歷程的影響。

圖1 Paal-Knorr吡咯合成反應機理

Paal-Knorr 反應動力學研究

反應動力學研究，如動力學參數計算通常需要獲取等溫反應過程中組分濃度隨反應時間變化數據。常規的操作流程為取樣、樣品預處理及色譜定量，這類離線檢測方法不但操作復雜，同時組分的濃度分析、時間控制等存在一定誤差。特別是針對反應速率較快、不易淬滅的反應，如本案例采用的乙醇胺和2, 5-己二酮的Paal-Knorr反應，離線定量的準確性受到嚴重制約。

ICPA平臺能夠在反應過程中原位、實時采集體系紅外光譜數據，同時結合定量模型可以計算并顯示各組分瞬時濃度。此過程可實現全自動化操作，并且消除離線定量操作引入的誤差。另外，原位檢測技術大數據通量的特點更顯著提升了動力學參數計算結果的準確性與可靠性。

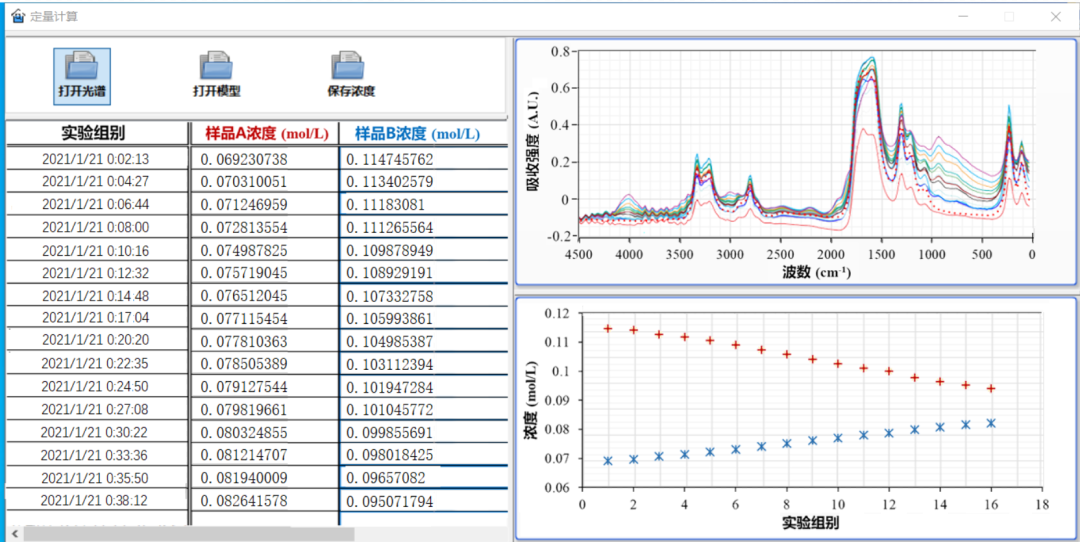

圖2 ICPA平臺在線紅外光譜定量程序界面

根據本反應案例的紅外特征，可利用1710 cm-1位置的吸收峰計算反應物2, 5-己二酮的瞬時濃度，753cm-1位置的吸收峰計算產物的瞬時濃度。動力學參數計算過程分為以下幾個步驟：

01_建立動力學模型

該反應過程可以用連串反應描述，反應物A和B首先通過加成反應形成中間體1，再通過分子內加成環化形成中間體2，中間體2快速脫水得到產物。根據反應特點，作如下假設與近似：（1）組成反應機理的每一步反應均為基元反應；（2）每一步反應均視為不可逆；（3）中間體2和中間體3脫水反應速率快，中間體1轉化為中間體2的速率可代表中間體1轉化為產物的速率。因此，本反應可以用2步連串反應進行描述，其中k1和k2分別表示生成中間體1和產物的速率常數。

02_紅外光譜采集

在0℃、10℃、30℃、50℃的等溫條件下進行間歇式反應，反應過程中原位采集體系紅外光譜，獲得1710 cm-1和 753cm-1吸收峰的強度隨時間變化數據。結果如下圖所示：

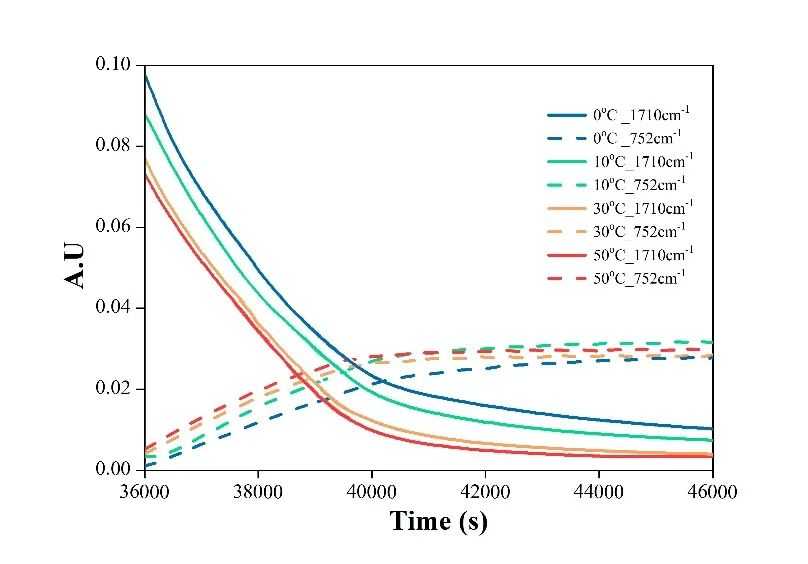

圖3 等溫反應過程1710 cm-1和 753cm-1吸收峰強度隨時間變化

03_特征物質定量

通過數據預處理，1710 cm-1和 753cm-1位置的峰與相鄰吸收峰之間幾乎沒有交疊，可利用單變量定量模型計算反應物2,5-己二酮和產物的瞬時濃度。結果如下圖所示：

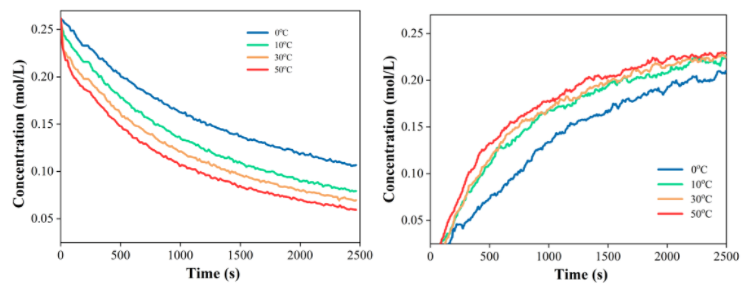

圖4 (a)反應物2,5-己二酮和產物濃度隨時間變化

04_動力學參數擬合

利用反應速率方程和紅外定量數據，通過軟件擬合可得到反應速率常數k1和k2，結果如下表所示：

表1 數據擬合得到的反應速率常數

T/K	1/T×1000	k1×100	k2×1000	lnk1	lnk2
278.15	3.595	5.416	3.901	-5.218	-5.547
303.15	3.299	8.057	8.234	-4.821	-4.799
313.15	3.193	9.217	7.094	-4.687	-4.948
323.15	3.095	9.78	11.955	-4.627	-4.427
333.15	3.002	11.952	17.927	-4.427	-4.021

進一步根據阿倫尼烏斯方程lnk=lnA-Ea/RT對lnk與1/T進行線性擬合，可計算得到表觀活化能Ea1和Ea2，結果如下圖所示：

圖5 反應活化能擬合結果

綜上，可得到由反應物生成中間體1的表觀活化能為10.64 kJ/mol，由中間體1生成產物的表觀活化能為19.72 kJ/mol，該計算結果與文獻值非常接近^[1]。

05_動力學模型驗證

根據反應動力學模型和計算得到的動力學參數可預測反應物、中間體和產物的濃度隨時間變化規律。如圖6所示，通過軟件模擬與紅外定量得到的變化趨勢基本吻合，說明該動力學模型可以較好地描述反應過程。

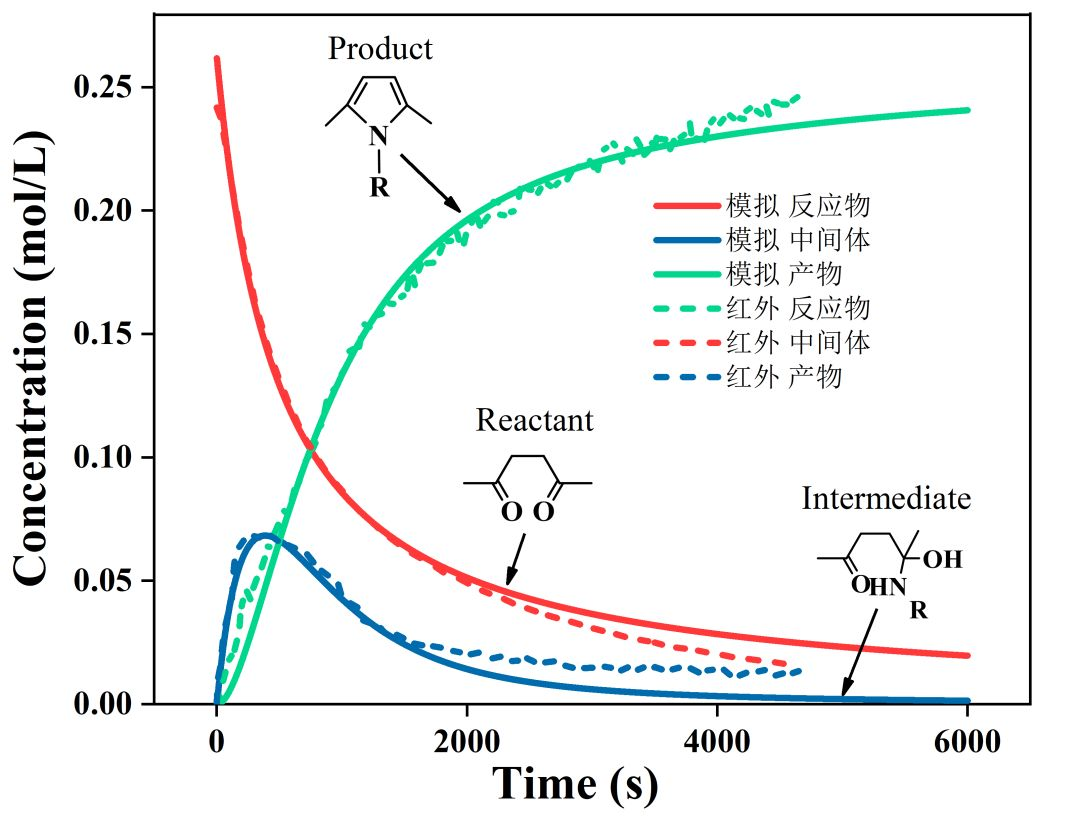

圖6 反應物、中間體和產物濃度變化趨勢驗證（0℃條件下反應）

ICPA 平臺多參數聯用

原位數據聯用是ICPA技術平臺的另一大特點和優勢，通過組合分析放熱功率、分子光譜、粘度和顆粒度等維度的反應特征信息，可以全面、深入地認識化學反應過程。

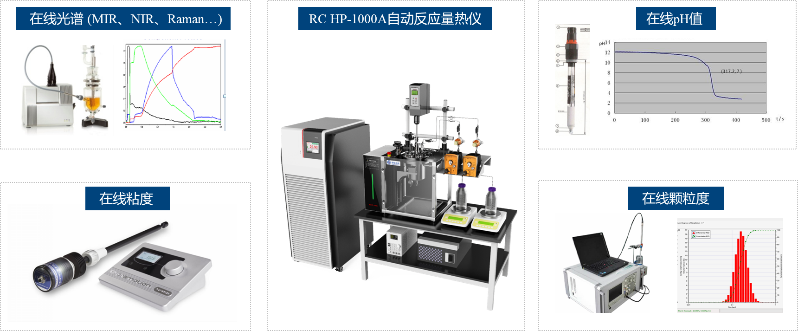

圖7 原位檢測與過程分析技術平臺組成

本案例還可以利用ICPA平臺的在線量熱功能獲取反應放熱相關的過程數據。如采用半間歇方式進行反應，可測試得到動態變化的反應熱流、熱轉化率以及物料積累率。以上數據體現了該反應的熱力學與動力學特征。

圖8 (a)反應放熱、(b)轉化率和物料積累隨反應時間變化

我們將通過紅外與在線量熱分別計算得到的轉化率曲線進行對比，可以發現兩者非常接近?？梢哉J(rèn)為前者代表了反應物轉化率變化，后者代表了反應完成度變化，均可以體現反應的動力學特征。理論上，化學反應轉化率越高，兩者的差異越小。

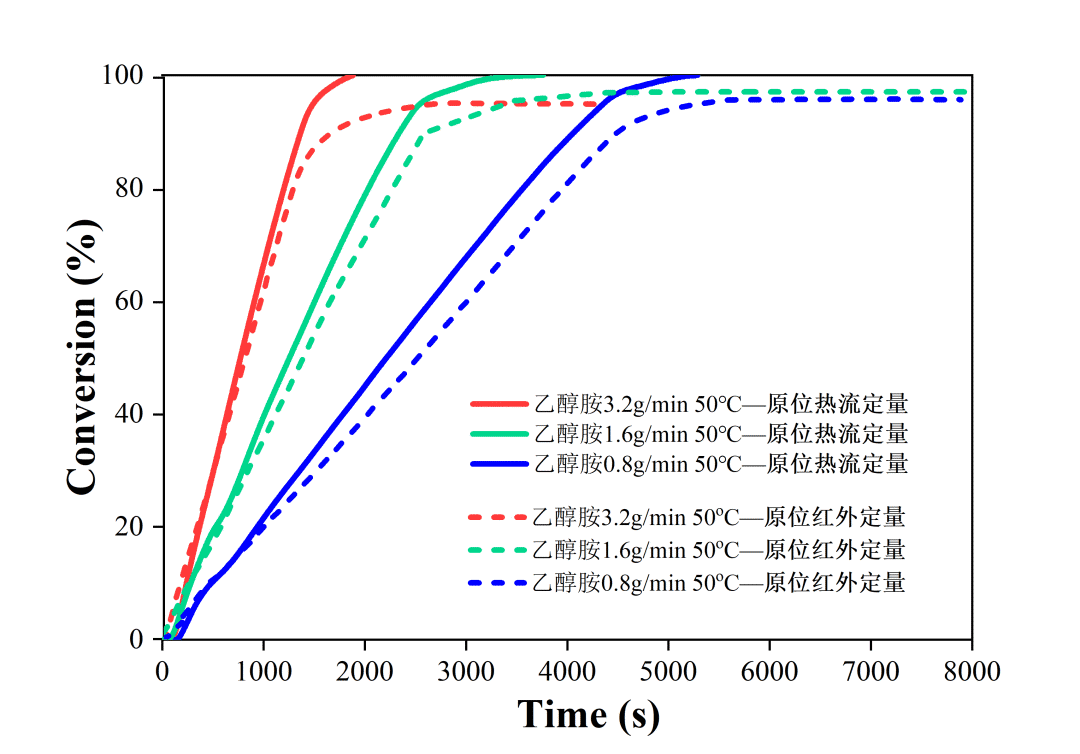

圖9 原位紅外與量熱計算得到的反應轉化率變化趨勢對比

參考文獻

[1] Moore J S , Jensen K F . “Batch” Kinetics in Flow: Online IR Analysis and Continuous Control[J]. Angew. Chem. 2014, 126, 480 –483.
